中電聯標準《光伏發電站施工規范》再次公開征詢意見
從中電聯獲悉：10月15日，中電聯印發標準《光伏發電站施工規范》征詢專家意見函，再次就《光伏發電站施工規范》最新修訂版本征詢修改意見，為提交審查做好準備。由協鑫能源工程有限公司牽頭編制的中電聯標準《光伏發電站施工規范》（以下簡稱：標準），于2020年6月以視頻會議形式通過了標準送審稿的審查。按中電聯標準編制工作程序，協鑫能源工程有
5、安裝工程
5.1 一般規定
5.1.1 設備的運輸應符合下列要求：（修改條文）
在吊、運過程中應做好防傾覆、防震和防護面受損等安全措施。必要時可將裝置性設備和易損元件拆下單獨包裝運輸。當產品有特殊要求時，尚應符合產品技術文件的規定。
5.1.2 設備的到場卸貨應符合下列要求：（新增條文）
1.卸貨機械的主要性能參數指標應符合設備廠家的技術說明要求。
2.大件電氣設備及光伏支架的卸貨宜選用起重機吊裝，吊具的選用應合理并符合設備廠家要求，起吊過程應平穩緩慢,不應產生較大晃動。
3.使用叉車卸卸時，貨叉架應對準叉載物品的叉卸部位，不得碰撞設備外包裝。
5.1.3 設備到場后應作下列檢查：（修改條文）
1.包裝及密封應良好。
2.開箱檢查型號、規格應符合設計要求，附件、備件應齊全。
3.產品的技術文件應齊全。
4.外觀檢查應完好無損。
5.按合同規定，應對到場的光伏組件、支架等物資委托有資質的第三方試驗室進行檢測。
5.1.4 光伏組件的搬運應符合下列要求：（新增條文）
1.光伏組件搬運過程中不得機械沖撞、劇烈的顛簸，應輕搬輕放，不得有強烈沖擊和振動。
2.光伏組件逐片搬運時，宜兩人抬運，不得單人搬運時抵、頂、背、扛光伏組件面板及背板，不得使用提拉接線盒或連接線的方式搬運光伏組件。
5.1.5 設備的保管應符合下列要求：（新增條文）
1.設備存儲場地應平整牢固，通道順暢。
2.電氣設備宜存放在室內或能避雨、雪的干燥場所，并應做好防護措施。
3.光伏組件堆放高度不宜超過兩托，應做好防雨、防潮、防顛覆等措施。
4.光伏組件的存放應按施工先后順序、光伏組件種類、光伏組件功率等分類存放，不同種類、功率的光伏組件不得混放。
5.保管期間應定期檢查，做好防護工作。
5.1.6 安裝人員應經過相關安裝知識培訓。（原有條文）
5.1.7 光伏發電站的施工中間交接驗收應符合下列要求：（修改條文）
1.光伏發電站施工中間交接項目可包含：升壓站或開關站基礎、高低壓盤柜基礎、逆變器基礎、配電間、支架基礎、電纜溝道、設備基礎二次灌漿等。
2.土建交付安裝項目時，應由土建專業填寫“中間交接驗收簽證單”,并提供相關技術資料,交安裝專業查驗。中間交接驗收簽證單可按本標準附錄A的格式填寫。
3.中間交接項目應通過質量驗收，對不符合移交條件的項目,移交單位負責整改合格。
5.1.8 安裝工程的隱蔽工程可包括：接地裝置、直埋電纜、高低壓盤柜母線、變壓器吊罩等。在隱蔽工程的驗收應按照本規范3.0.5條執行。
5.2 支架安裝
5.2.1 支架安裝前應作下列準備工作：（修改條文）
1．采用現澆混凝土支架基礎時，應在混凝土養護達到50%的強度后方可安裝上部支架，當采用焊接工藝時，養護達到70%的強度后方可施工。
2．支架到場后應作下列檢查：
1)外觀應完好無損，支架構件無明顯擠壓變形，焊縫外形應光滑、均勻。
2)鋼支架表面不應有漏鍍、裂紋、氣泡、劃傷、腐蝕斑點、泛銹等現象，鋁合金支架表面不應有裂紋、起皮、腐蝕斑點、氣泡、流痕、電灼傷、發黏及膜（涂）層脫離等現象。
3)鋼支架防腐宜采用熱鍍浸鋅，鍍鋅層的平均厚度應符合設計圖紙要求，且不應小于55μm。鋁合金支架陽極氧化膜的最小厚度應符合現行國家標準《光伏發電站設計規范》GB 50797的相關規定。
4)型號、規格及材質應符合設計圖紙要求，附件、備件應齊全。
3．對存放在灘涂、鹽堿等腐蝕性強的場所的支架應做好防腐蝕工作。
4．結構件緊固處應緊密貼合，固定牢固、可靠，不應有間隙；螺栓的連接和緊固應按照廠家說明和設計圖紙上要求的數目和順序穿放；屋面支架螺栓的擰緊力矩應符合廠家說明和設計圖紙要求。
5．螺栓擰緊后外露絲牙不應少于2扣。
6．支架安裝前安裝單位應按照“中間交接驗收簽證單”的相關要求對支架基礎及預埋件（預埋螺栓）的尺寸偏差進行查驗。
5.2.2 固定式支架、手動可調支架及固定可調支架的安裝應符合下列規定：（修改條文）
1.支架安裝和緊固應符合下列要求：
1)采用型鋼結構的支架，其緊固度應符合設計圖紙要求及現行國家標準《鋼結構工程施工質量驗收規范》GB 50205的相關規定。
2)支架安裝過程中不應強行敲打，不應氣割擴孔。對熱鍍鋅材質的支架，現場不宜打孔。
3)支架安裝過程中不應破壞支架防腐層。
4)手動及固定可調式支架調整動作應靈活，高度角調節范圍應滿足設計要求。
2.支架傾斜角度偏差度不應大于±1°。
3.固定式支架、手動可調支架及固定可調支架安裝的允許偏差應符合表5.2.2中的規定。

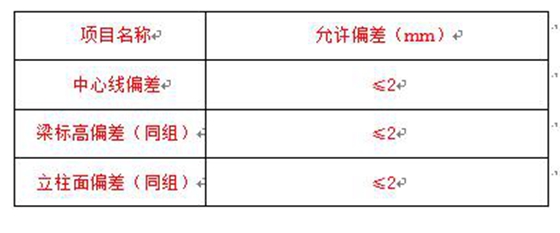

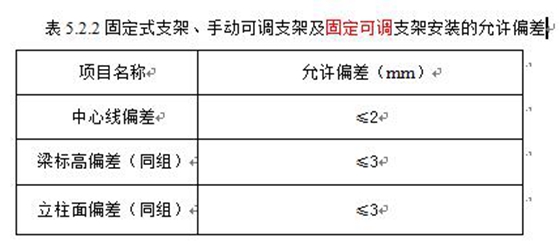

表5.2.2固定式支架、手動可調支架及固定可調支架安裝的允許偏差
5.2.3 跟蹤式及聯動支架的安裝應符合下列要求：（修改條文）
1.跟蹤式及聯動支架安裝前，樁基工程應驗收合格。
2.跟蹤式及聯動支架與基礎之間應固定牢固、可靠。
3.跟蹤式及聯動支架電機的安裝應牢固、可靠。傳動部分應動作靈活，且不應在轉動過程中影響其他部件。
4.聚光式跟蹤系統的聚光部件安裝完成后，應采取相應防護措施。
5.跟蹤式及聯動支架安裝的允許偏差應符合表5.2.3中的規定。
表5.2.3 跟蹤式及聯動支架安裝的允許偏差
5.2.4 支架的現場焊接工藝除應滿足設計要求外，還應符合下列要求：（原有條文）
1.支架的組裝、焊接與防腐處理應符合現行國家標準《冷彎薄壁型鋼結構技術規范》GB 50018及現行國家標準《鋼結構設計規范》GB 50017的相關規定。
2.焊接工作完畢后，應對焊縫進行檢查。
3.支架安裝完成后，應對其焊接表面按照設計要求進行防腐處理。
5.2.5 支架用耐候鋼、復合材料等耐候材料時，應經充分論證，并制定專項施工方案后實施。（新增條文）
5.2.6 山地光伏發電站項目支架安裝的允許偏差應符合表5.2.6中的規定。（新增條文）

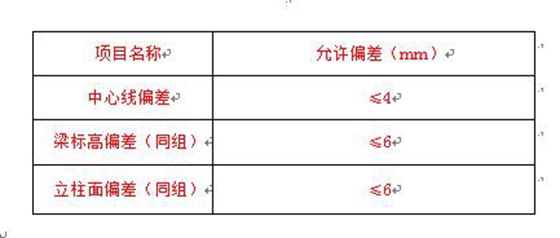

表5.2.6 山地光伏發電站項目支架安裝的允許偏差
