關于應用火電廠灰場建設光伏電站的探討
4.2.2項目建設場地防洪問題解決方案
1)防洪設計主要設計原則。
（1）確定來水方向，計算各節點50年一遇洪水流量。經調查分析，該項目主要來水為外來水，分別來自場地北側、東側和東南側，計算后確定外來水設計洪峰流量分別為5m3/s、5.86m3/s和44.16 m3/s。
（2）根據水文計算結果，設計排澇設施，主要包括溝道、暗涵及消力池等。目的是將外來洪水通過溝道引接排出場外，場地內部雨水則通過散排方式自然匯入排洪溝渠，同時在灰壩下方設置暗涵，降低內澇水位。
（3）光伏電站建設順應整體地勢，進行整平之后，滿足排水坡度，光伏方陣豎向布置，站區雨水均采用自然散排方式。
通過以上排洪設施設計，可確保50年一遇洪水時，光伏電站的逆變器、電池組件、升壓站設備等均位于內澇水位以上。
2）項目建設場地新建防洪措施
根據總圖布置和水文專業的設計洪水位和設計洪峰流量成果，灰場封場改作建設光伏電站，因此進行了封場排洪整治設計，設計新建排洪設施主要包括：⑴ 2#塘至排洪渠的1#暗涵，⑵ 1#塘至3#塘的暗涵及明溝，⑶ 排洪渠：3#塘及2#塘的洪水經場內中南部的排洪渠排向西南側雨水收集區，排洪原為天然河道，為灰場目前往西南方雨水收集區的排水通道，然后通過現有豎井、暗涵排出站外。⑷ 下穿規劃道路段暗涵，⑸ 雨水收集區：目前位于灰場西南角的雨水收集區的面積較小，進入雨水收集區的灰渣澄清高度、距離、范圍較小，需要對其適當開挖擴充也增加其洪水調蓄能力和灰渣的澄清能力。⑹ 雨水收集區至站外的2#暗涵：整個流域內的洪水都需要從3#暗涵排出場外，故3#暗涵設置凈空3.5m×2m×3m的三孔鋼筋混凝土暗涵下穿灰場主壩，使洪水順利排出站區。新建排洪整治設施已建設完成，在滿足站內光伏電站內澇最高允許水位9.0m的情況下，能順利將50年一遇洪水可通過場內新建排洪設施排出站區外，保證自身防洪安全要求。
4.3 項目建設過程中地面沉降問題及解決方案
4.3.1項目建設場地地質情況
由于在火電廠灰場上建光伏電站沒有可借鑒的經驗，該項目灰場使用年限將近20年，地質條件特殊。為探明地層情況，多次現場詳細勘測，施工圖階段共鉆孔341個。結果顯示：表層灰渣分布于整個場地，均勻性差，其礦物組成主要有：鈣長石、石英、莫來石、磁鐵礦和黃鐵礦、大量含硅玻璃體(Al2O3·2Si02)、和活性SiO2、活性Al2O3以及少量的未燃煤等。局部夾粘土，層厚1.10～11m�；以鼘用軐�(shí)度差，欠固結，工程性質差，分布厚度較大，未經處理不能作為擬建建筑物的直接持力層。勘察期間場地各孔均遇見地下水，水位季節性變化較大，實測穩定水位深為1.9～8.2m，地下水位年變幅1～1.5m。
4.3.2地面沉降問題解決方案
由于場地灰渣層含水量大、防洪防澇治理后水位下降地面下沉，光伏組件支架基礎的設計尤為重要，基礎的不均勻沉降必須滿足相關規程規范要求，避免因基礎沉降不均勻?qū)е轮Ъ茏冃危斐山M件內部產生局部應力導致組件破壞.且場地內灰渣松散，成孔性較差，傳統的獨立基礎、條形基礎、灌注樁基礎、非穿透灰渣層的管樁基礎等均不能滿足光伏支架對基礎的承載力及沉降方面的要求。
最初支架基礎設計方案為條形基礎方案，經過反復勘測、試驗、精確計算，參照其他類似地質條件設計規范，同時考慮了灰渣干態與受雨水浸濕后，性能發生根本性的變化特點，最紅確定設備、光伏陣列基礎均采用高強度預應力管樁基礎，管樁需穿透灰渣層，以灰渣層以下的原狀土作為持力層。
采用高強度預應力管樁基礎較其他基礎工藝簡單、工期較短，無土方開挖及回填，減少了灰表面覆土層擾動破壞和灰渣流失。根據地勘資料結合各區域灰渣層厚度，光伏支架基礎最終確定采用9m、12m、15m三種管樁，確保了基礎的穩定性，徹底解決了基礎沉降難題。
4.4 其他問題

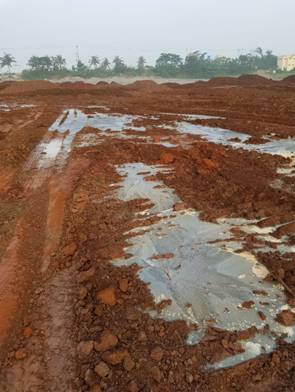

主要技術問題雖然解決，施工過困難依然不斷，一些看似平坦的灰層，下面卻暗藏沼澤，即使填土夯實也無法滿足施工要求；承載力較差的區域，施工機械因太重不能正常通行；覆土表面冒出灰水孔眼，也給施工帶來了新的考驗。針對具體問題，結合實際情況并進行專業分析、查找原因，最終采取鋼板樁圍堰方式進行排水，降低灰層水位，局部增加覆蓋土層厚度，覆土強夯等措施，為工程的順利推進打下了基礎。覆土表面冒灰水情況如圖十一（一）、圖十一（二）所示。
十一（一）#4光伏方陣區灰水孔眼 圖十一（二） #5光伏方陣區灰水孔眼
5 結語
灰場作為固體廢物存儲場所，在灰場建設光伏電站前需嚴格按規范進行封場處理，還要根據場地具體情況新建防洪措施、處理地面不均勻沉降，最初投資會略增加，但項目建設提高了土地利用率，有效的治理了灰場，在環境保護和資源重復利用方面具有重要意義，同時也取得了較好的社會和經濟效益。通過灰場光伏電站新能源建設，走出了一條老電廠灰場治理與發展相結合的創新之路，不僅讓“金太陽”在沉寂的灰場冉冉升起，更讓“奉獻綠色能源、服務社會公眾”的企業精神得到新的詮釋。
作者簡介：
曾華鋒（1970），男，漢，1970年7月生，本科，高級工程師，華能海南清潔能源分公司，主要從事太陽能電站建設與生產管理工作。
作者：曾華鋒 林國楠 宗清 來源：太陽能發電網 責任編輯：wutongyufg
