浙江麗水市家庭屋頂光伏接網技術規范(試行) 征求意見稿
為促進家庭屋頂光伏發電又好又快發展，提高低壓配電網消納家庭屋頂光伏電源電量能力，有效降低配電網運行安全風險，規范小型戶用光伏發電系統并網的技術指標，根據國家相關技術標準和《浙江省人民政府辦公廳關于加快百萬家庭屋頂光伏工程建設的實施意見》(浙政辦發〔2016〕109號)精神，市發改委會同國網麗水供電公司擬定了《
附錄B
(資料性附錄)
電網側總開關反孤島保護裝置接線圖
低壓反孤島裝置主要用于220/380V電網中，一般安裝在光伏發電系統送出線路電網側，如配變低壓側母線、箱變母線等處，在電力人員檢修與光伏發電系統相關的線路或設備時使用。

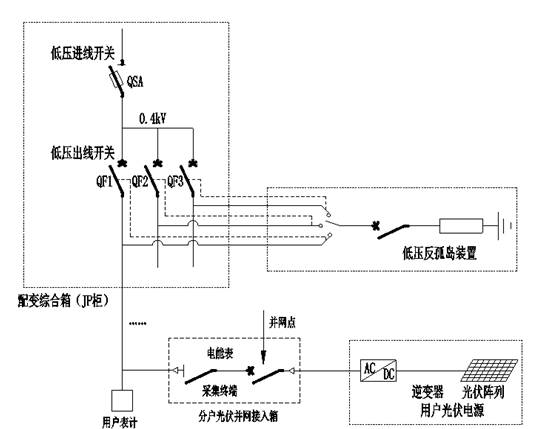

圖3 電網低壓總開關反孤島保護裝置接線圖
附 錄 C
(資料性附錄)
家庭屋頂光伏安全警示標識
家庭屋頂光伏發電的公共連接點、發電計量箱和用戶計量箱等位置應設置電源接入安全標識。材料采用鋁箔覆膜標簽紙，黃底黑字標識。

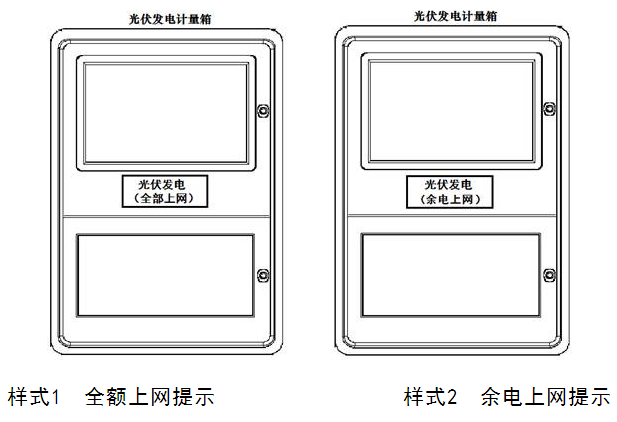

C.1發電計量表箱安全標識
1.標簽樣式(規格60mm×160mm)
2.張貼樣式
按上網類型，張貼在表箱正面上沿或中間明顯位置，但不應遮擋觀察視窗，粘貼應可靠牢固。

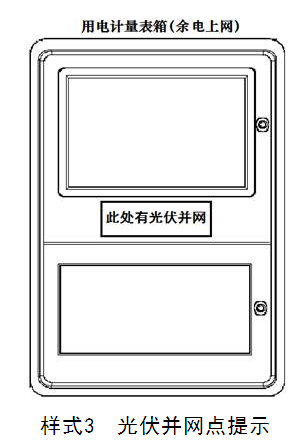

C.2用電計量表箱安全標識(余電上網)
1.標簽樣式(規格60mm×160mm)
2.張貼樣式
C.3發電表箱電源進出類型標識
1.標簽樣式(規格20mm×40mm)
2.張貼樣式(粘貼于表箱內底板上)
C.4公共連接點安全標識
1.標簽樣式(規格120mm×300mm)
2.張貼樣式
C.5配變臺區安全標識

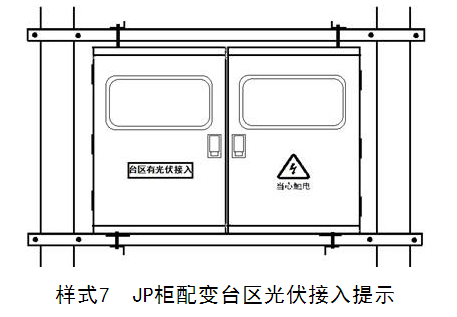

1.標簽樣式(規格120mm×300mm)
2.張貼樣式
附 錄D
(規范性附錄)
家庭屋頂光伏專用發電計量箱
D.1主要性能參數
(單相) (三相)
額定電壓：220V(50HZ) 額定電壓：400V(50HZ)
額定絕緣電壓：AC400V 額定絕緣電壓：AC660V
防護等級：IP44 防護等級：IP44
額定電流：63A 額定電流：100A
額定短時耐受電流：6KA 額定短時耐受電流：6KA
適用環境溫度：-30℃~+60℃ 適用環境溫度：-30℃~+60℃

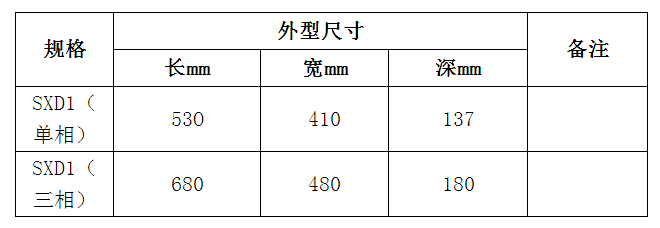

D.2箱體外形尺寸
D.3配置單

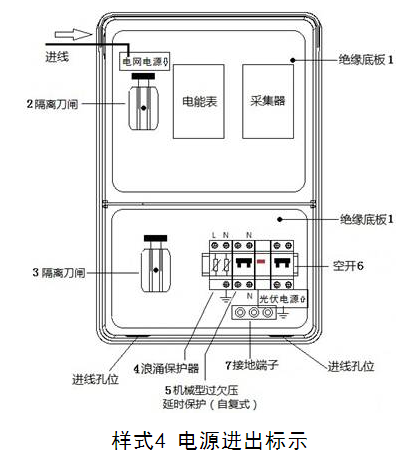

1絕緣安裝底板 2進線隔離刀閘 3出線隔離刀閘 4浪涌保護器 5機械型過欠壓延時保護(自復式) 6出線斷路器(空開) 7接地端子(銅排)8 封印處 9 門鎖

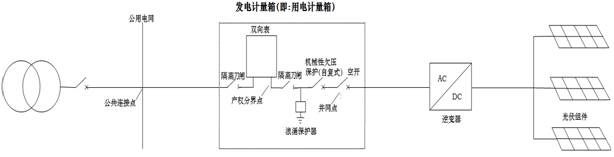

D.4接線圖

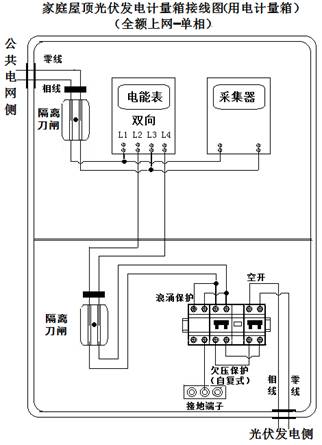

1.全額上網接線示意圖

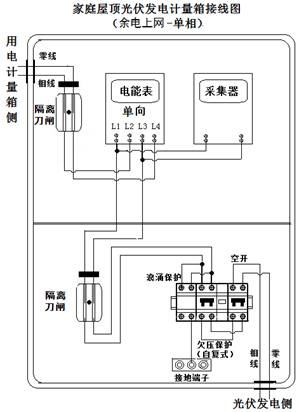

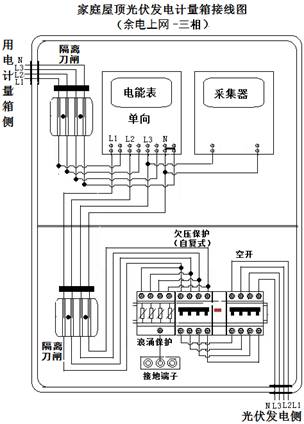

2. 余電上網接線示意圖
