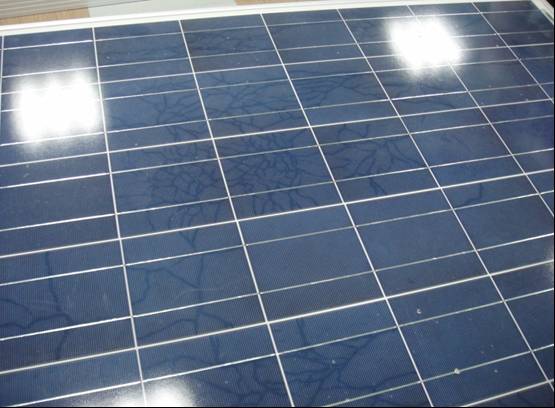

2.2電池的蝸牛紋和隱裂：

　　組件內的電池產生蝸牛紋是多個因素共同作用下的綜合結果，但必要條件是電池隱裂或者電池刻蝕工藝導致的PN結裸露，一般輕微隱裂不會導致電池和組件輸出功率下降，但隨著隱裂程度的加劇和時間的推移，隱裂對組件衰減的作用會逐漸顯現，嚴重隱裂必然導致電池和組件輸出功率下降，甚至會引起熱斑，直至燒毀組件。而電池隱裂又有先天和后天之分。

　　組件出廠前的EL測試，是檢驗組件先天隱裂的關鍵工序，它可以保證組件出廠時無隱裂，若有不影響電性能輕微隱裂的組件將會被降級，有嚴重隱裂的組件則會被返修和再降級。出廠組件若有可能影響電性能的隱裂是組件制造方的責任。

　　由于每個組件都有自己的身份證——條碼，掃描條碼可以得到該組件的所有信息，包括生產工廠、出廠日期、所用物料、測試數據、EL圖像等，若想知道組件出廠時是否有隱裂存在，只需通知組件生產工廠的質量部門，調取EL圖像一看便知。

　　造成組件后天隱裂可能性的地方很多，主要是運輸、安裝過程中要遵循相關規則，輕拿輕放，不讓組件受到人為傷害是關鍵。這個階段電池若產生隱裂，則是運輸和安裝方的責任。

　　組件安裝到位后，在運維、保養、清洗等過程中，電池依然有可能產生隱裂，若是人為因素，則是運維方的責任。若是因風大、雪壓等組件變形引起的隱裂，則是電站設計方的責任，早知有此風險，應采用抗變形能力強的組件，如小面積組件、加厚玻璃或帶背面支撐的組件等。

　　至于蝸牛紋，有蝸牛紋的電池一定有隱裂，有隱裂的電池不一定有蝸牛紋。筆者認為，讓蝸牛紋顯示隱裂的存在并不一定是壞事，它提醒我們要善待組件，從組件的設計到制造，電站運輸、安裝組件到運維都要防止電池隱裂的產生。無論如何，隱裂對組件長期可靠性帶來了嚴重的威脅。

　　雙玻組件具有天生的抗隱裂性能，采用雙玻組件只要保證出廠時電池無隱裂，后續幾乎沒有產生隱裂的可能性。

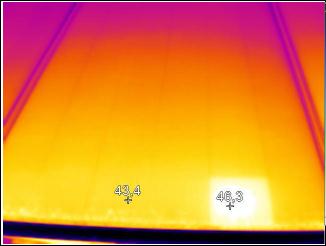

　　2.3 熱斑：

　　組件熱斑在兩種情況下回產生:

　　1）被陰影樹葉鳥糞灰塵等部分遮擋電池產生的熱斑，此時只需去掉遮擋物即可；

　　2）組件中一塊或幾塊電池的溫度在工作狀態下比其它電池高出許多，說明這些電池是問題電池，例如混入的低檔電池或并聯電阻小、漏電電流較大的電池，長期下去熱斑處封裝材料老化加快、電池更快衰減形成惡性循環，直至造成組件整體衰減或報廢，這類缺陷的情形應由組件制造方負責；
