3.2 濕熱老化性能分析　　

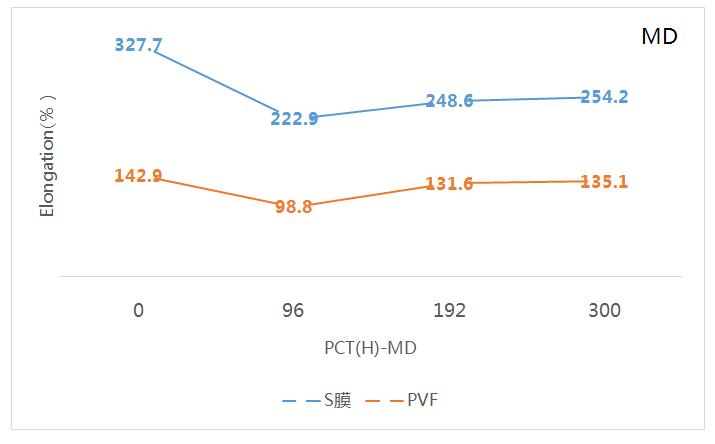

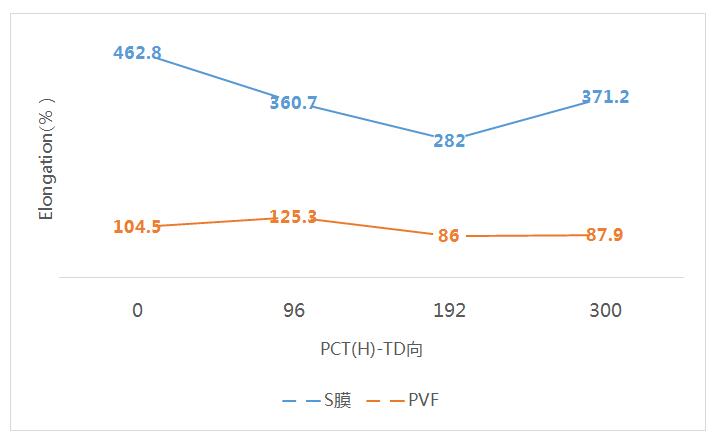

　　由圖2、圖3可知，MD、TD向的斷裂伸長率S膜全面優于PVF。主要由于S膜的吹膜工藝中使膜進行雙向拉伸，從而形成“井”字形晶型結構，并且PVDF分子59％的含氟量，使S膜具有優異的耐濕熱性能。

　　3.3 阻水性能比較

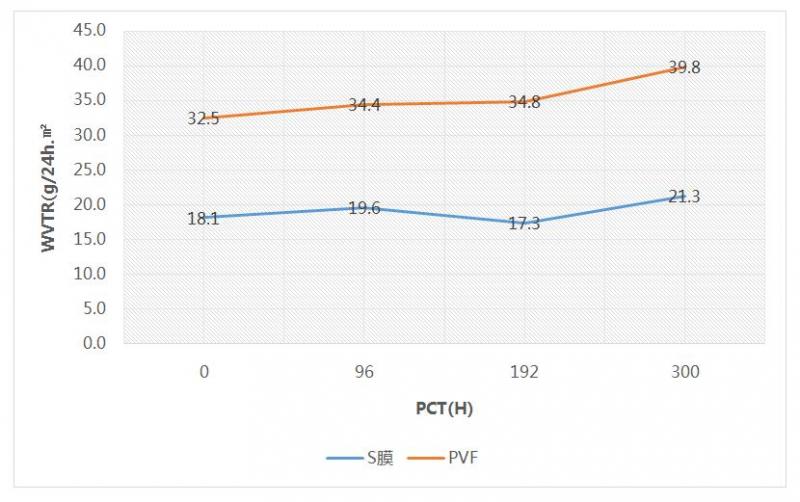

　　由圖4可知，S膜的水蒸氣透過率初始值為18.1g/㎡.24h，經過PCT300H后為21.3g/㎡.24h，比PVF低18.5g/㎡.24h。

　　4 結論
　　通過落沙試驗、PCT老化測試結果表明：（1）由于內聚力和含氟量高的原因，S膜的耐磨性優于PVF；（2）S膜經過PCT300H老化后，TD向和MD向斷裂伸長率分別為：371.2％、254.2％優于PVF的87.9％、135.1％；（3）水蒸氣透過率S膜初始值僅為18.1g/㎡.24h，經過PCT300H老化后僅上升了3.2g/㎡.24h，可以有效降低光伏背板的水蒸氣透過率。
　　用吹膜法制成的PVDF膜（30μm，單層）性能全面超越進口PVF膜，是光伏組件的最可靠保護層。但由于吹膜法工藝的復雜性很難為一般企業所掌握，目前全球僅有2家公司掌握用吹膜制備光伏用PVDF膜的方法，但隨著行業的不斷發展進步，吹膜法制備PVDF膜加工工藝會在光伏行業越來越流行并為光伏電站提供可靠的保護。


作者： 來源：《太陽能發電》雜志 責任編輯：wutongyufg
