日本岡山鴨方光伏電站，更換電池板提高“過載率”
位于岡山縣淺口市鴨方町的“NH岡山光伏電站”，輸出功率為1.99MW（圖1）。由從事混凝土產品生產的NIPPON HUME在岡山工廠的舊址建成，并開展發電業務。
圖1：輸出功率為1.990MW的“NH岡山光伏電站”
在NIPPON HUME的岡山工廠舊址建設（出處：NIPPON HUME）
在宮城也設置一座，2座合并投保 在宮城也設置一座，2座合并投保在計劃進行中，為增進開展業務的效果，該公司又決定建設了另一座設備、規模幾乎相同的光伏電站——位于宮城縣南部柴田町的工廠舊址（圖3）。

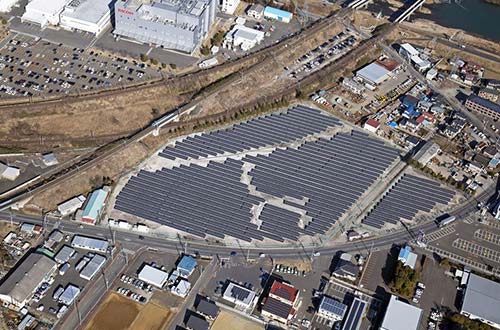

圖3：在宮城縣的工廠舊址也設置了規模、設備相同的百萬光伏電站
位于宮城縣柴田郡柴田町的“NH東北光伏電站”（出處：NIPPON HUME）
作為關聯企業東邦休姆管的船岡工廠，這里曾經制造過休姆管、埋于地下作給排水和電線、通信線等線纜用的箱涵等。于2010年停業關閉。
這里的面積與岡山工廠舊址基本相同，約為3.3萬m2，也可以容納輸出功率不到2MW的光伏電站。這里地處宮城縣南部，幾乎不下雪，四季氣候適宜，條件可謂得天獨厚。
兩座百萬光伏電站以相同方法設置，太陽能電池板采用輸出功率相同的產品，設置的張數相同，設置角度也均為10度。不同的是兩地的日照量和售電價格。岡山為40日元（不含稅），宮城為36日元（不含稅）。
開工建設和竣工時間也非常接近，兩座電站合并簽訂保險協議，節約了成本。總投資額各為約6億日元，為該公司自籌。
這里的面積與岡山工廠舊址基本相同，約為3.3萬m2，也可以容納輸出功率不到2MW的光伏電站。這里地處宮城縣南部，幾乎不下雪，四季氣候適宜，條件可謂得天獨厚。
兩座百萬光伏電站以相同方法設置，太陽能電池板采用輸出功率相同的產品，設置的張數相同，設置角度也均為10度。不同的是兩地的日照量和售電價格。岡山為40日元（不含稅），宮城為36日元（不含稅）。
開工建設和竣工時間也非常接近，兩座電站合并簽訂保險協議，節約了成本。總投資額各為約6億日元，為該公司自籌。
采用新電池板，稍作變更
兩座電站的電池板與當初的預定，有所變動。就在要向NIPPON HUME交貨太陽能電池板的2014年10月，東芝開始出貨新的太陽能電池板。因此將當初預定的250W產品換成了260W的新產品。
雖然與設備認證時的型號不同，但被認可為輕微變更，收購價格不變。據稱東芝生產的260W產品的第一個供貨對象就是宮城，第二個是岡山的百萬光伏電站。
因此，太陽能電池板的輸出功率為260W產品×9478張，大約等于2464kW，比當初預定的約2370kW增加了4％。過載達到1.238倍，進一步提高了逆變器的利用效率。
基礎和架臺采用東芝Plant Systems & Services自主開發的V字型“KiTy系統”（圖4）。

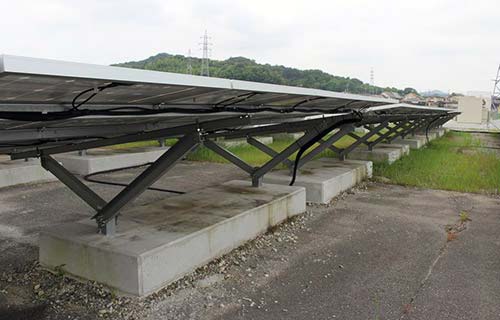

圖4：采用可高效設置的V字型架臺
考慮到土地的情況，基礎采用混凝土制造（攝影：日經BP社）
“KiTy系統”與東芝Plant Systems & Services以往采用的施工方法相比，工期可縮短約50％。
在由樁與混凝土組成的單足基礎上，搭成V字型的骨架與支撐太陽能電池板的軌道構成了三角形，比較容易組裝，而且抗風能力強。據稱不僅可縮短工期，還有助于
架臺的輕量化。
NIPPON HUME的百萬光伏電站沒有采用“KiTy系統”原本由樁和混凝土組成的單足基礎，而是采用了在當?shù)赜媚０宄尚偷幕炷粱A(chǔ)。
原因是電站位于工廠舊址，某些地方遺留了混凝土鋪裝地面等，設置時需要避免在地基上打孔。
岡山工廠舊址上的百萬光伏電站，場地內矗立著兩座日本中國電力的鐵塔（圖5）。但因其是特高壓輸電線，所以不能作并網點。由于岡山工廠在關閉后拆除建筑
成為了空地，于是新敷設了高壓輸電線并網。
在由樁與混凝土組成的單足基礎上，搭成V字型的骨架與支撐太陽能電池板的軌道構成了三角形，比較容易組裝，而且抗風能力強。據稱不僅可縮短工期，還有助于
架臺的輕量化。
NIPPON HUME的百萬光伏電站沒有采用“KiTy系統”原本由樁和混凝土組成的單足基礎，而是采用了在當?shù)赜媚０宄尚偷幕炷粱A(chǔ)。
原因是電站位于工廠舊址，某些地方遺留了混凝土鋪裝地面等，設置時需要避免在地基上打孔。
岡山工廠舊址上的百萬光伏電站，場地內矗立著兩座日本中國電力的鐵塔（圖5）。但因其是特高壓輸電線，所以不能作并網點。由于岡山工廠在關閉后拆除建筑
成為了空地，于是新敷設了高壓輸電線并網。

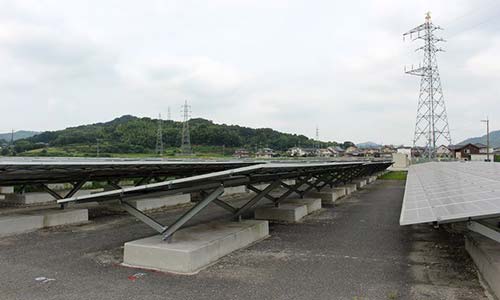

圖5：場地內矗立著2座中國電力的特別高壓輸電線的鐵塔
百萬光伏電站的輸出功率為1.99MW，所以沒有并入這條輸電線，而是并入了高壓輸
電線（攝影：日經BP社）
