光伏電站成當地畫家展示作品的“畫廊”？！

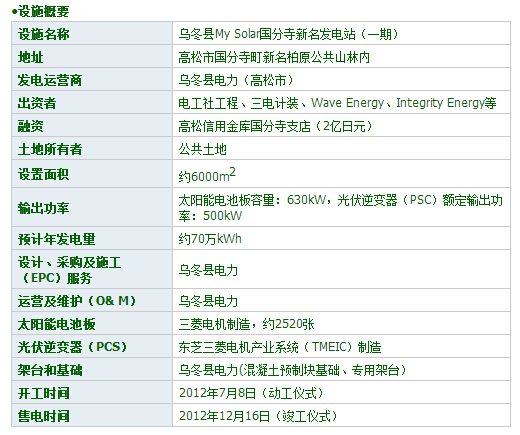

從香川縣高松站向東南方向大約10km，駛上縣道183號，農業用蓄水池“橘池”躍入眼簾，視野隨之開闊。沿蓄水池向右拐上山路，就看到山間的洼地上整齊鋪設的深藍色太陽能電池板的發電站（圖1）。入口處立著的招牌上寫著“烏冬縣電力株式會社 烏冬縣My Solar國分寺新名發電站”（圖2）。太陽能電池板的容量為630kW，并網輸出
基礎架臺采用重2噸的“TOUFU”（豆腐）
“烏冬縣My Solar國分寺新名發電站”，的發電主體為烏冬縣電力，同時還負責發電站的EPC(設計、采購及施工）和O&M(運營及維護）。發祥于香川縣三豐市的Wave Energy供貨了由光伏逆變器（PCS）和高壓變壓器組合的成套系統。PCS由東芝三菱
電機產業系統（TMEIC）制造，高壓變壓器采用三菱電機的產品。太陽能電池板由三菱電機制造，架臺由電工社工程設計制造。
設備方面的一大特點是，采用了命名為“TOUFU”（豆腐）的混凝土預制塊基礎（圖7）。由工廠等多余不要的混凝土澆注到模型框中凝固形成，因外形是像豆腐一樣的立方體，所以有了這個名字。不但能以極低的價格買到，還可以充分利用廢棄的建材，具有環保意義。
圖7：基礎采用命名為“豆腐”的混凝土預制件（攝影：日經BP社）
該發電站購買的長寬各1m、高50cm、重量為2噸的“豆腐”，每個2500日元。以在其上鉆孔，利用化學膠粘劑將鋼棍固定其中的“粘合錨栓”方法，固定了架臺的螺絲。采用縱6張電池板的大面積陣列（電池板的安裝單位），設置角度為5度。支撐上部附近的基礎為兩個“豆腐”疊放，中部和下部附近的基礎用一個“豆腐”支撐，由此形成了5度的傾斜角度（圖8）。

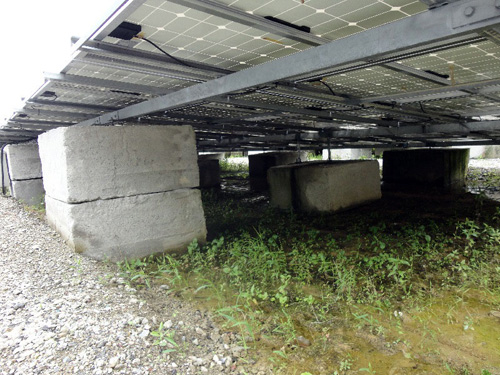

圖8：陣列較高的地方疊方了兩塊“豆腐”（攝影：日經BP社）
作者：金子憲治 來源：日經bp社 責任編輯：wutongyufg
