具有實時動態控制能力的微網測試平臺方案探討
在智能電網的研究項目中，實時地調配各種不同來源的電力供應，滿足當前微網的耗能需求是關鍵的研究課題之一。而作為研究的一種重要手段，就是在實驗室里搭建一整套完整的模擬系統，包括風能、太陽能、儲能電池、電動汽車（充電樁）、功率馬達設備、常規負載（如家電產品）等各種模擬器甚至真實設施，通過受
需要注意，CI RS電源本身是一臺開關模式的電源，其調控輸出變化的能力是有固有上限的，在常規操作時電源本身的控制器會對控制信號進行辨別，可以主動拒絕超限操作的執行，例如我們無法給電源設置一個超出其允許范圍的頻率或者電壓值。而當我們使用外部模擬量信號控制時，為了達到較好的實時性，外部信號是直接控制CI RS電源的功率模塊，不需事先經過其控制器的研判。因此硬件設計上要考慮到輸入信號超限、或者被疊加了較多干擾信號的情況，不能因此造成電源的損傷。CI RS電源在外部模擬量信號的輸入處特意加裝了一個濾波器，藉此濾除高頻雜波干擾，另外對于控制信號超出電源本身能力的情況也采取了相應的保護應對措施。
系統功能的驗證過程如下。

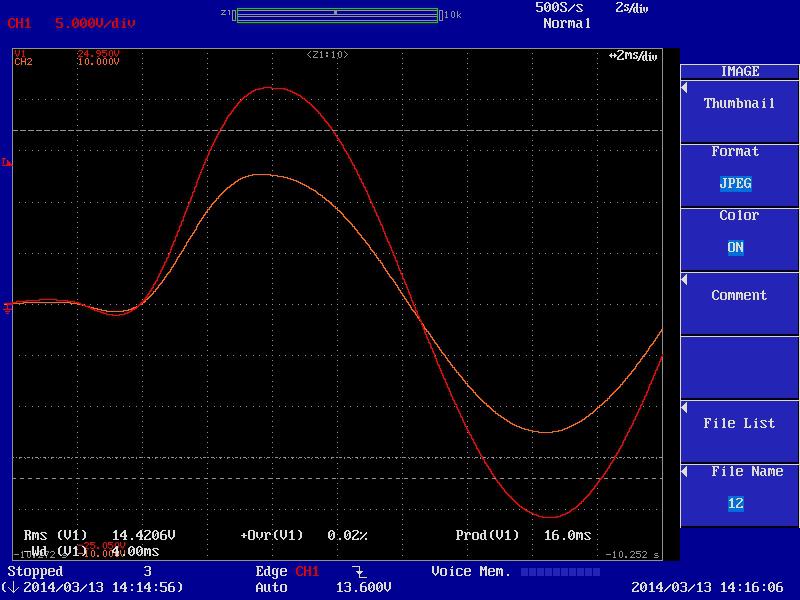

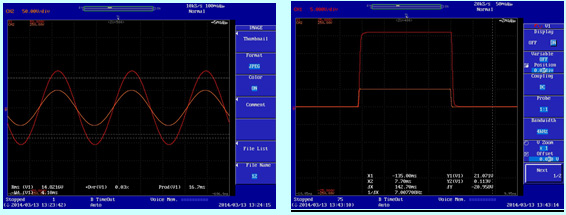

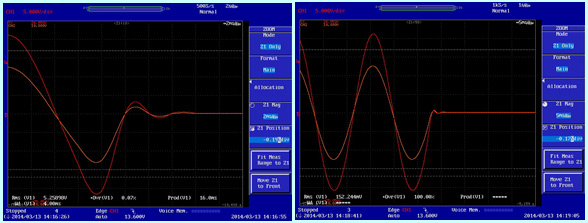

（1）普通60Hz正弦波和方波的情況。初步的波形驗證證明CI RS電源基本上可以良好地遵照實時控制器的信號來提供輸出。以下分別是控制信號為60Hz正弦波和方波的情況。其中橙色波形為實時控制器的電壓信號，紅色波形為RS輸出電壓波形。

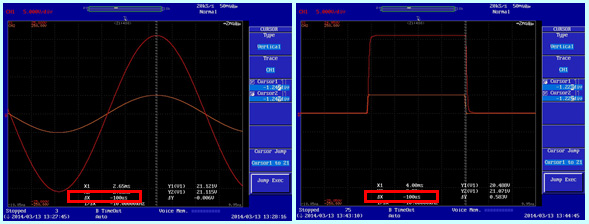

利用示波器的波形圖我們可以輕松地驗證CI RS電源接受外部模擬量控制時的延時到底是多少。從實測的結果來看，基本上是在100微秒左右。
作者：阿美特克黃正峰 來源：太陽能發電網 責任編輯：gaoting
